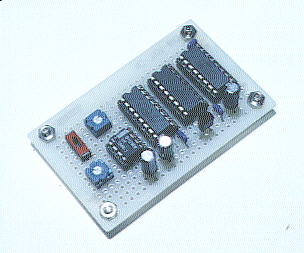

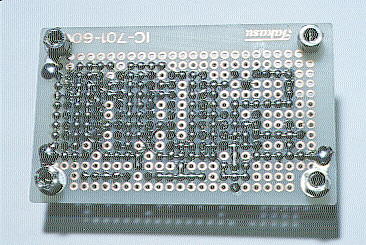

周波数分割器

ＰＬＬ発振器で作られた正確な１０ＭＨｚ信号をデジタル時計本体で使用する周波数５０Ｈｚに落とす部分です。

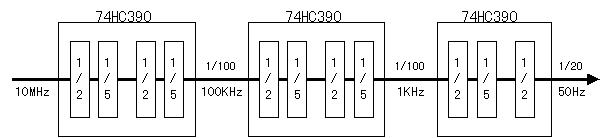

周波数を落とすためには１０進カウンタ(Decade Counter)を使用します。今回使用しているSN74HC390というＩＣは２進カウンタが２個と５進カウンタが２個入っているＩＣです。ですからそれぞれのカウンタを直列に使用すると１つのＩＣで１／１００に周波数を落とすことが出来ます。
１０ＭＨｚを５０Ｈｚとするためには１／２００，０００分割する必要がありますので、このＩＣを３個使用します。
