ＣＰＬＤ簡易機能試験器 回路説明
ＤＩＰスイッチによる入力設定
ＤＩＰスイッチを使用して１２種類の入力設定ができます。
スイッチをONにするとスイッチの接点が閉じ、端子がＬレベル（0V）になります。
スイッチをOFFにするとスイッチの接点が開き、端子はプルアップ抵抗器によりＨレベル（+5V）になります。
矩形波発振器
約１Ｈｚの矩形波を発生させます。
カウンターの試験を行う場合、パルスの立ち上がり、立ち下がりを確認することがあります。
発振器の出力にＬＥＤを付けていて、パルスがＨレベルになると点灯します。これにより、パルスの立ち上がり、立ち下がりタイミングを確認することができます。
発振器の周波数は以下の式で計算することができます。
f
:
出力周波数(Hz)
RA
:
抵抗器(Ω)
RB
:
抵抗器(Ω)
C
:
コンデンサ(F)
今回の回路ではRA=1.2KΩ、RB=5.6KΩ、C=100μFですので、発振周波数は以下のようになります。
f
=
1.49 / (( RA + 2RB ) x C )
=
1.49 / (( 1.2 x 10
3
+ 2 x 5.6 x 10
3
) x 100 x 10
-6
)
=
1.49 / 1.24
=
1.20 Hz
上記の値は計算値ですので、実際の回路では抵抗、コンデンサなどの誤差により多少異なります。
ＢＣＤスイッチによる入力設定
ＢＣＤ(Binary Coded Decimal)での入力設定をするときに使用します。
スイッチのポジションにより各端子の状態は以下のように変化します。
ポジション
端子
１
２
４
８
０
O
O
O
O
１
Ｌ
O
O
O
２
O
Ｌ
O
O
３
Ｌ
Ｌ
O
O
４
O
O
Ｌ
O
５
Ｌ
O
Ｌ
O
６
O
Ｌ
Ｌ
O
７
Ｌ
Ｌ
Ｌ
O
８
O
O
O
Ｌ
９
Ｌ
O
O
Ｌ
Ｌ
： Ｌレベル（0V)
O ： オープン状態(どこにも接続されていない)
ＬＥＤによる出力確認
CPLDの出力レベルをＬＥＤの点灯で確認できます。
出力がＨレベルの場合にはＬＥＤが点灯し、Ｌレベルの場合には消灯します。

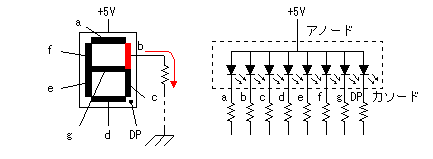

７セグメントＬＥＤによる出力確認
７セグメントＬＥＤの各セグメントを端子に接続しているので、CPLDによる７セグメントＬＥＤの制御動作を確認することができます。
今回の回路ではアノードコモンタイプのＬＥＤを使用したので、Ｌレベルで点灯する制御方式の場合のみ使用できます。
CPLDのロジックの組み方によってはＨレベルで点灯する場合、別にカソードコモンタイプのＬＥＤを使う必要があります。
